Torre para tanque de agua en hierro

Un trabajo que llevo su tiempo, pero quedo bien. Sin preámbulos, va imagen del diseño previo y las fotos de la torre terminada e instalada

DECK DE GUAYUBIRA (Patagonula americana L)

 Este deck, lo hicimos con Gustavo (dueño de la casa), el deck propiamente dicho es de madera de guayubira, con un sistema de fijaciones plasticas para no ver los tornillos sobre el mismo. Las imagenes que muestro a continuacion son las fijaciones, y como veran el deck esta moldurado hembra en ambos cantos.

 Este es el deck casi terminado, las fijaciones y el deck va colocado en este caso sobre perfiles C 80 x 40 x 1.6 mm galvanizados, y tornillos autoperforantes galvanizados, la cara de abajo de las tablas estan pintadas con pintura asfaltica y la cara con lasur, el cual debe mantenerse todos los años porque no es de alto transito.

Herreria Trailer (ad honorem)

Hace algún tiempo se le ocurrió a mi viejo que quería una lancha para ir a pescar con un amigo, así que entre los dos calentones se engomaron y decidieron comprar una a medias. La lancha vino con un trailer que era para un gomón, en consecuencia se doblo todo en el trayecto desde la casa del antigüo dueño hasta su localización final. Así que me llamaron y me pidieron que haga uno, para eso me dieron los planos y todo lo necesario. Después de unos cuantos días de trabajo, armado, algunas reformas y pintura el trailer quedo así.



Mi primer trabajo de herreria (ad honorem)

Este trabajo comenzó a pedido de mi viejo, para hacer unas rejillas de desagüe, estaban construyendo para mudar su taller de reparación de motores náuticos fuera de borda. Pero se fueron agregando de a poco algunas mas, las que paso a detallar.
1- Escalera para subir del 1 al 2 piso donde reside mi hermano.
2- Portón corredizo con paño fijo del fondo.
3- Puerta de 2 hojas lateral.
4- Puerta del frente+paño fijo.
5- Ventana del baño.
6- Ventana del lateral 1 Piso.
7- Ventanas al fondo de PB y 1 piso.
8- Ventanas lateral y fondo 1 piso.
9- Pasamanos de escalera.
10- Barandas de primer piso.
11- Baranda de balcón 2 piso.
12- Puerta de 2 hojas bajo escalera.
13- Barandas y pasamano escalera PB a 1 piso.
14- Ventana paño fijo frente 1 piso.
15- Ventana lateral PB.

Ahora van las fotos,no están todas la mayoria si, esto lo hice hace 10 años y faltó mantenimiento de la pintura, pero todo funciona perfectamente.

Puerta del frente+paño fijo

Puerta de 2 hojas bajo escalera

Ventana del baño

Puerta de 2 hojas lateral

Ventana lateral PB

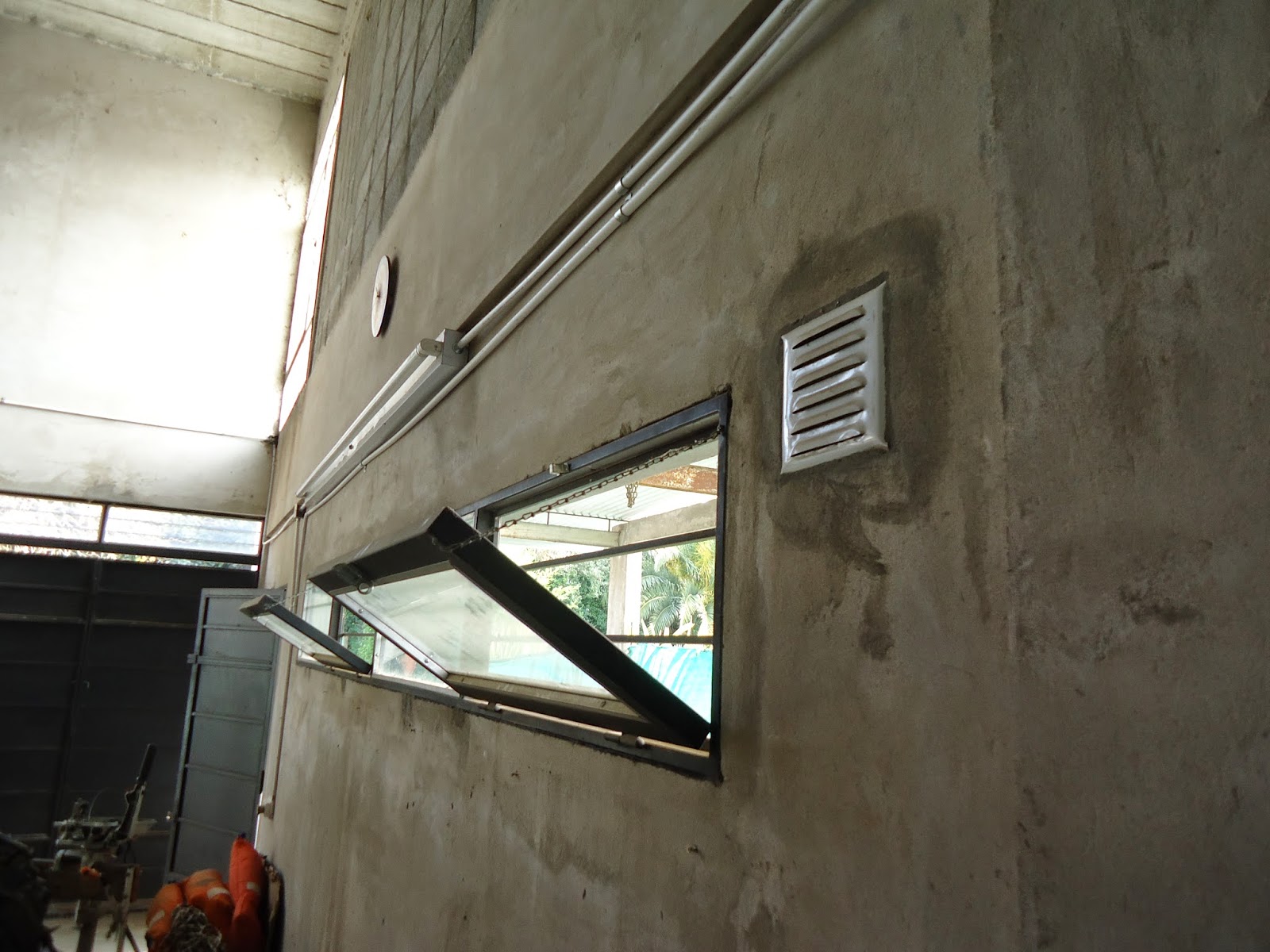

 Ventanas al fondo de PB y 1 piso

Portón corredizo con paño fijo del fondo, abajo la rejilla de desagüe.

Puerta de 2 hojas lateral

Barandas y pasamano escalera PB a 1 piso

Escalera para subir del 1 al 2 piso con escalones de madera (loro blanco) hidrolaqueados con poliuretano

Descanso escalera para subir del 1 al 2 piso, a la derecha se ve la ventana paño fijo frente 1 piso.

Barandas de primer piso

Ventanas al fondo de PB y 1 piso

Rejas



Estas son algunas de las 15 rejas que le hice a Seba para la ampliación de su casa. Estan hechas con planchuela de 1 1/4" x 1/4".

Revestimiento de una casa construida con steel frame

 Si bien las fotos son de baja calidad, queria mostrarles como quedó el revestimiento que le hice a una casa hecha con el sistema constructivo steel frame. El revestimiento consta de tablas de pino elioti tratadas con CCA, atornilladas cada 50 cm a clavaderas de 2x1. Entre el revestimiento y la placa de OSB se coloca una membrana Wichi (aislante hidrofugo) y placas de telgopor de 20 mm.

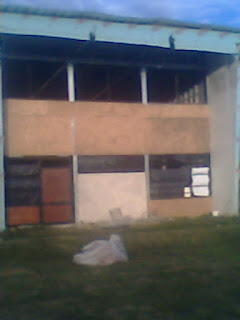

Asi comenzó

Este es el lateral ya terminado

 La parte de atras de la casa antes y despues de colocar las tablas




















Falta el otro lateral pero imaginenseló, es igual a lateral primero pero sin ninguna abertura, la casa tien 11 metros de largo, 7 de ancho y 6 de alto. Para llegar arriba necesité armar 3 cuerpos de andamios porque sinó no llegaba!!! Me volví loco, puse como 5000 tornillos.
